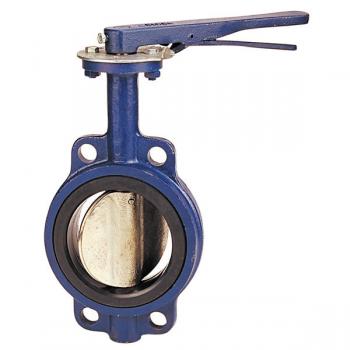

Une vanne papillon est un dispositif permettant de réguler ou d'interrompre le débit d'un fluide dans une conduite. La vanne papillon permet d'augmenter ou de diminuer la section de passage au moyen d'un plateau tournant autour d'un axe. Cette assiette s'appelle un papillon. En réduisant la zone de passage du fluide, la chute de pression locale dans la vanne augmente, réduisant le débit de fluide.
Les vannes papillon se distinguent dans le domaine de l'hydraulique selon les caractéristiques suivantes :
- Ils sont dans tous les cas contenus à l'intérieur du tuyau ;
- Ils ont une faible perte de charge lorsqu'ils sont complètement ouverts.
- La relation entre la zone de tangage et l'angle de braquage de la manette des gaz n'est pas linéaire.
Les vannes papillon sont utilisées dans les conduits d'air, les conduites de liquides et dans les applications mécaniques, comme dans certains types de moteurs thermiques.
Quels sont les avantages et les inconvénients des vannes papillon ?
Les vannes papillon, comme les vannes à bille, sont l'un des types de vannes les plus modernes et les plus progressifs, qui présente de nombreux avantages importants, notamment :
- Ce sont des mécanismes de faible longueur et poids de construction;
- Simplicité de conception, avec un petit nombre de pièces ;
- relative facilité de réparation, possibilité de remplacer rapidement les éléments d'étanchéité;
- Possibilité d'application pour les gros diamètres de tuyauterie.
Mais il y a aussi des inconvénients, par exemple :
- En position "ouverte", le disque se trouve dans le trajet du fluide, ce qui dégrade les caractéristiques hydrauliques et rend difficile le nettoyage de la canalisation avec des dispositifs mécaniques.
- Relativement petit (pour les robinets à tournant sphérique et les robinets-vannes fois plus) de vannes de contrôle de couple ;
La classe de fuite "A" est atteinte non seulement dans les vannes à joint souple, mais les vannes modernes à joints lamellaires métal sur métal ont également une classe d'étanchéité "A", même lorsqu'elles sont testées avec du gaz.
Quels sont les types de vannes papillon ?
Il existe 4 types de vannes papillon différentes :
Type papillon
pivotant- Vanne papillon à double excentrique (2 excentriques)
- Vanne papillon excentrique à 3 voies
- Vanne papillon excentrique à 4 voies
Différences de conception des vannes papillon
L'obturateur (la partie mobile de l'organe de blocage) de ces dispositifs peut être un disque plat ou une section de lentilles biconvexes (lentilles).
La conception des vannes papillon permet leur utilisation dans divers environnements de travail, offrant une protection contre la corrosion et une usure accrue des surfaces internes du boîtier et du disque, pour lesquelles diverses méthodes sont utilisées.
La plus simple d'entre elles est la fabrication de ces pièces à partir d'aciers inoxydables avec un joint torique en caoutchouc (si aucune protection n'est requise, les pièces sont en acier au carbone ou allié, le corps est également en fonte). Il existe également des conceptions dont les cavités internes sont protégées par des revêtements résistants aux produits chimiques et à l'usure sous la forme d'inserts en élastomère ou en caoutchouc dans le boîtier et en caoutchouc ou en polymère. couvercles de disque, qui remplacent les joints supplémentaires.
La connexion de la vanne à la canalisation est le plus souvent resserrée, c'est-à-dire que les trous sur le bord du corps de la vanne pénètrent dans les boulons d'une bride de canalisation à l'autre, ce qui est idéal pour la conception de l'appareil, dans des cas Dans de rares cas , les vannes sont fabriquées avec leurs propres brides pour le raccordement aux brides du tuyau de retour.
La commande des vannes papillon est similaire à la commande des vannes à bille, puisque ces types de vannes nécessitent 90° pour une ouverture complète de l'élément de blocage. Elle s'effectue manuellement (pour les gros diamètres avec volant et boîte de vitesses) ou mécaniquement, à l'aide d'entraînements électriques monotours ou (pour les gros diamètres) multitours, ainsi que d'entraînements pneumatiques et hydrauliques à pistons.
Une variété de vannes papillon sont des vannes hermétiques utilisées pour l'installation dans des tuyaux de petit diamètre pour de petites pressions et dans des conduits, également à basse pression.
